高压接入式IGBT充电机的设计，充分利用IGBT器件的固有优势，以简洁的电路拓扑为依托，提高装置的可靠性、安全性，降低制造成本和运行成本，大幅度提升设备的使用寿命，既要照顾实际也要着眼将来，符合国内的实际技术水平情况，兼顾国际上技术发展路线。
集高压柜、绕组充电变压器IGBT整流单元于一体，自带功率因数校正和有源滤波功能。

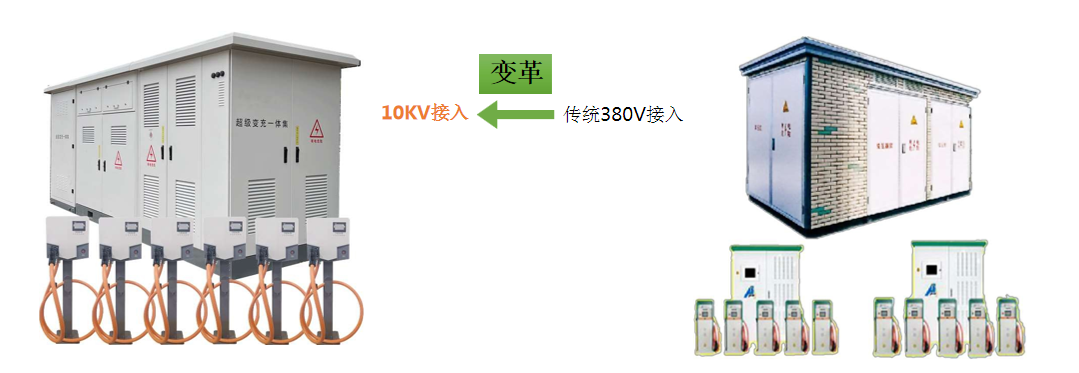

变充一体集包含： 传统箱变+分体式充电机包含：
高压开关柜、降压单元、IGBT变换单元(主机) 高压开关柜、常规变压器、低压开关柜、
无需低压开关柜、无需有源滤波柜 有源滤波柜、充电主机
二、IGBT 变充一体集 - 经济性分析
1、高压接入，无需低压柜，可节省约5-9万元；
2、集成有源滤波功能，无需有源滤波柜，可节省约5万元；
3、变压器与整流器集成，增加约2.5万元；
4、连接电缆，可节省2-4万元。
合共节省配电设备费用约9-15万元。

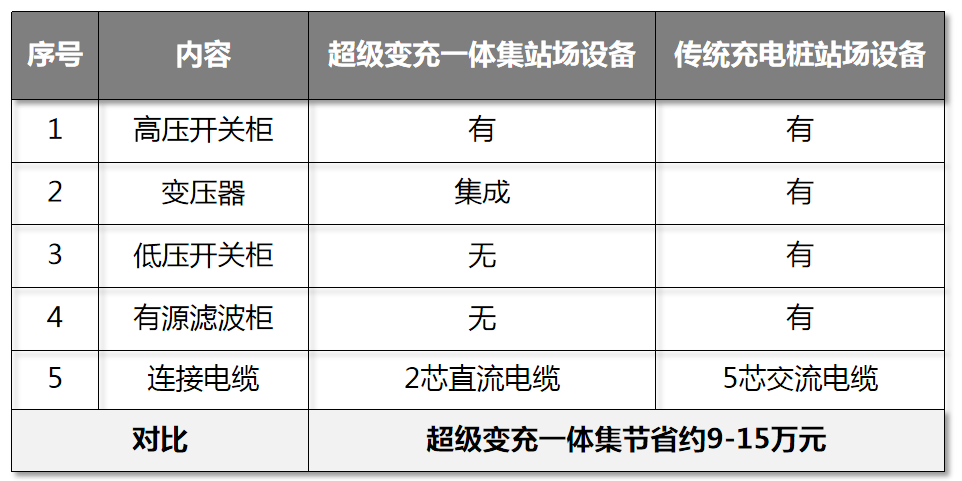

以400KVA充电站场为例主要设备经济性对比
三、IGBT 变充一体集 - 五大特点
1、高度集成：
高压直降，无需低压开关柜，与配电设备高度集成。
2、高可靠性：
比传统充电机可靠性更高，寿命10年以上，核心部件（模块）维护率几乎为零。
3、更高效率：
含变压器系统转换效率超95%，比箱变+充电机系统转换效率提高5%。
4、更低电耗：
集成有源滤波功能，对电网影响小，电耗低。
5、更易扩展：
双向可逆IGBT模块，可挂接光伏、储能等直流系统设备，具备分布式电源扩展性。

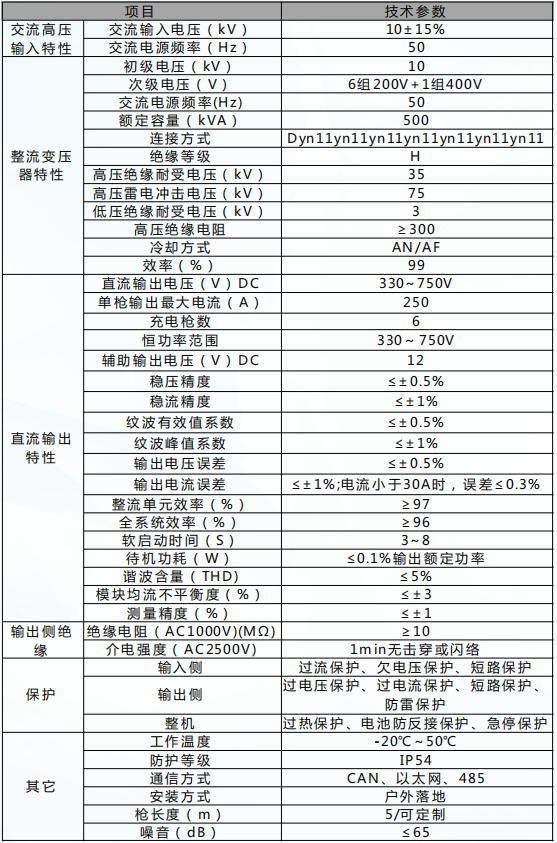

三、技术参数
（电动混泥土搅拌车）
（电动大型载货车）
（电动牵引、环卫、渣土车）
